A imagem de abertura é uma ilustração do conceito, à escala, e não uma fotografia do equipamento. As plantas e tabelas abaixo seguem os valores da documentação técnica do fabricante.

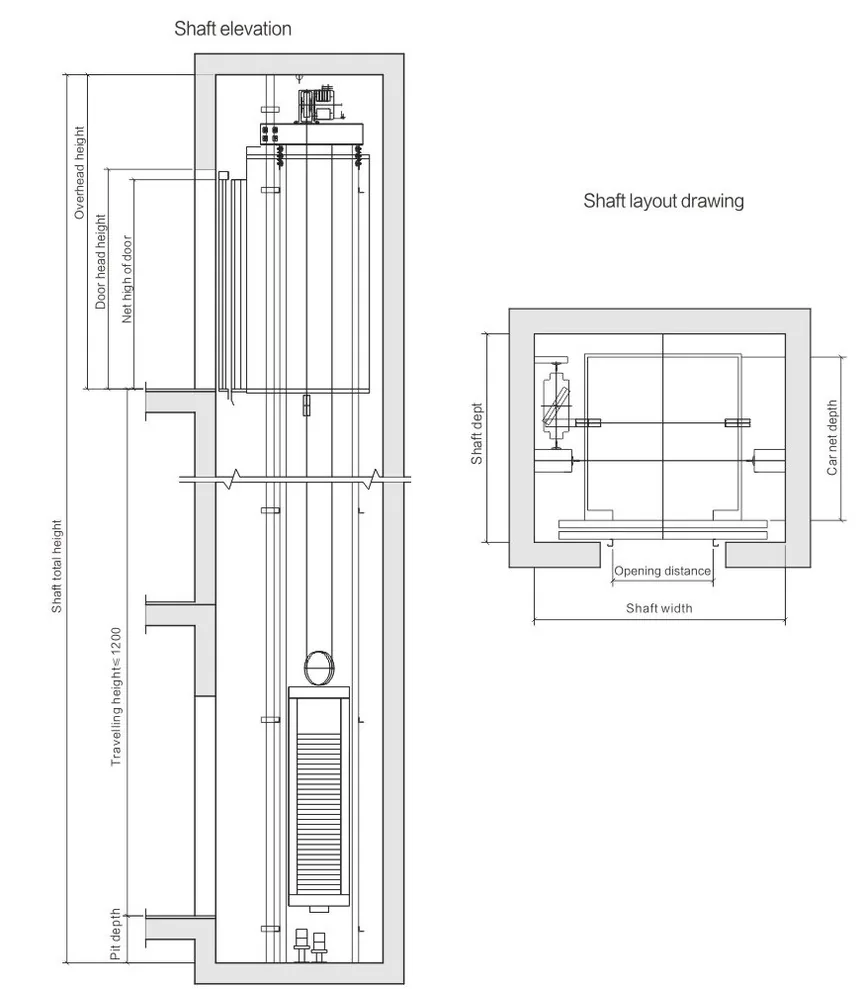

A de 5 pessoas precisa de uma caixa de 1,85 × 1,6 m. Cada planta está desenhada à escala, com a porta na frente da cabine.
Valores de referência do fabricante; a especificação final é definida em contrato, após levantamento técnico.
A porta central ou telescópica de 700 a 800 mm mantém a entrada discreta.
| Aplicação | Capacidade | Passageiros | Velocidade | Porta / abertura |
|---|---|---|---|---|
| Residencial / Villa | 400 kg | 4–5 | 0,4–1,0 m/s | Central / telescópica, 700–800 mm |
Na tabela dimensional do fabricante, a velocidade de referência é 0,4 m/s. Velocidades até 1,0 m/s são definidas por projecto.
| Pessoas | Capacidade (kg) | Velocidade (m/s) | Cabine C×P×A (mm) | Porta L×A (mm) | Caixa L×P (mm) | Cabeceira (mm) | Fosso (mm) |
|---|---|---|---|---|---|---|---|
| 3 | 260 | 0,4 | 800×1150×2200 | 700×2000 (porta lateral) | 1400×1500 | 3 500 | 800 |
| 4 | 320 | 0,4 | 950×1300×2200 | 700×2000 | 1600×1600 | 3 500 | 800 |
| 5 | 400 | 0,4 | 1200×1300×2200 | 800×2000 | 1850×1600 | 3 500 | 800 |
O levantamento técnico confirma as dimensões e as condições reais da caixa antes da encomenda e da instalação.
Envie as medidas da caixa ou uma planta da casa. Confirmamos o tamanho de cabine adequado.
